对辊式破碎机的结构构造

2021-09-01 11:52:44

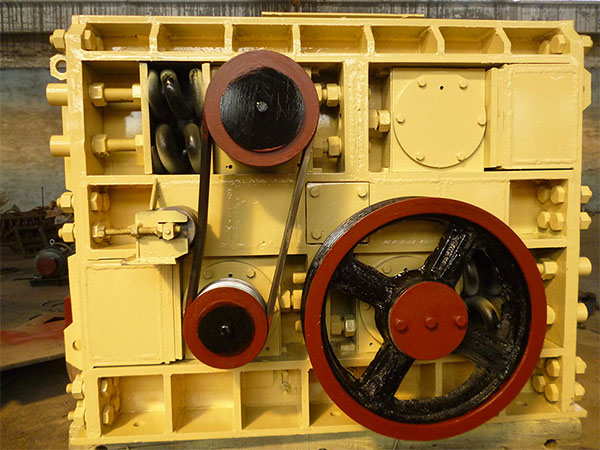

对辊式破碎机

对辊式破碎机主要有机架机体对辊系统、传动系统、动力系统、调整系统组成。

机架由型钢焊接而成,主要起支撑作用,所有部件均安装在机架上。

机体由铸铁铸造或钢板焊接而成,是一个上下分体结构,并铸成封闭式箱体形式,对辊均安装在箱体内。为防止机体磨损,机盖两侧安装有耐磨衬板。

动力和传动部分是由电机,主、被动皮带轮,并通过三角皮带,将动力传递给对辊轴,使其旋转,达到破碎目的。主、附轴辊轴是由链条和链轮带动,形成反向旋转。

调整系统的主要作用是调整对辊的间隙大小,达到所需要的粒度。顺时针旋转调整手轮,粒度即小,反之则大。调整好间隙后把锁紧螺母锁紧。调整部分还设有过载装置,当进料过多,或硬物料、铁器误入机器内时,过载弹簧回弹,不使辊轴断裂,起到保护机器的作用。粒度大小与产量成正比关系。

对辊系统是破碎机执行破碎的主要部件。它由碳素钢制成,过盈装在主、附轴上,当两对辊相向旋转时,物料从料斗定量给入,切向进入对辊中间,由于对辊的调整系统的强度远大于物料,物料被破碎,被挤碎的物料随着对辊的旋转逐渐达到所需要的粒度后,进入机器的底部出料斗内,并随着制有斜度的料槽流出机器,破碎过程完成。

破碎辊有光辊、纹辊和齿辊几个不同的形式。光棍破碎出的物料粒度可以达到0.5毫米;纹辊的特点是硬一点的物料进入两辊中间时防止打滑;齿辊的特点是破碎出的物料细粉较少,成型的颗粒多。
